L’accumulo intelligente di calore e l’effi ciente scambiatore sferico

Gli impianti solari con il supporto del riscaldamento ad energia solare moltiplicano l’energia prodotta. Su una media annua, d’accumulo a stratificazione Pro-Clean® in combinazione con un impianto ad energia solare può portare ad un risparmio di circa il 70 - 90 % delle spese energetiche per la produzione di acqua calda sanitaria, e di circa il 20 % - 40 % delle spese energetiche per il riscaldamento. Nei casi più favorevoli, è possibile arrivare ad una copertura fino al 90 %. Riscaldamento e acqua calda rappresentano la maggior parte del dispendio energetico di una casa. Nessun impianto solare, durante la stagione invernale, riesce a soddisfare il fabbisogno di calore senza riscaldamento supplementare. Durante le mezze stagioni, in autunno e in primavera, si riduce il fabbisogno di calore e il sole produce maggior energia. In questo modo l’energia solare può essere utilizzata in maniera più efficiente grazie a superfici dei collettori più grandi e all’accumulatore a stratificazione Pro-Clean® con scambiatore sferico. Il Pro-Clean® incentiva il supporto solare al riscaldamento mediante la sua tecnica intelligente, molto semplice ed efficiente. Accumula in maniera soddisfacente il calore del sole in eccesso per il riscaldamento e l’acqua calda sanitaria per i giorni “senza sole”.

Il caricamento a stratifi cazione Pro-Clean®
L’acqua calda presenta la caratteristica di salire verso l’alto, mentre l’acqua fredda scende. Lo scambiatore sferico Pro-Clean® sfrutta questo principio della fi sica per generare acqua calda in strati di temperatura differenti e mette così a disposizione, a seconda dell’utenza, nel giusto livello di stratifi cazione, la temperatura dell’acqua ottimale. Con il caricamento stratifi cato Pro-Clean®, l’energia prodotta viene utilizzata con notevole anticipo rispetto ai sistemi di accumulazione convenzionali.

Riscaldamento di acqua sanitaria antilegionella, grazie ad uno speciale tubo ondulato in acciaio inox

Elevata resa dell’acqua calda
Durante l’afflusso dell’acqua si creano, mediante il profilo ondulato della parete del tubo, dei forti vortici ed una grande superficie di scambio. La resa dell’acqua calda sanitaria aumenta in maniera
multipla.

Riscaldamento antilegionella
La formazione di batteri viene evitata in maniera effettiva. Grazie allo scarso volume complessivo del contenuto di acqua di consumo e allo scambio frequente di acqua, non sussiste il problema della formazione di batteri (legionelle). Un riscaldamento integrativo antilegionella non è quindi necessario e l’impianto solare può fornire più energia per l’acqua calda. A differenza dei boiler convenzionali con grandi contenuti di acqua di consumo, il sistema Pro-Clean® fornisce ai vostri rubinetti solamente acqua fresca e salutare. Igiene a portata di mano, per così dire.

Lunga durata di vita (acciaio inox)
Il sistema Pro-Clean® offre ancora di più. All’interno dell’accumulo, il tubo ondulato speciale in acciaio inox si occupa dell’erogazione dell’acqua di consumo per l’uso domestico. Un arrugginimento della tubazione come per i boiler convenzionali è quindi, grazie all’acciaio inox, escluso.

Nessun pericolo di formazione di calcare
La forma speciale del tubo ondulato, così come la sua lunghezza, aiutano a prevenire la formazione di calcare. Né il calcare né la ruggine possono intaccare il sistema Pro-Clean®.

Esercizio dell’accumulo senza necessità di manutenzione
Il tubo ondulato in acciaio inox prolunga considerevolmente la durata di vita dell’accumulo e garantisce il suo esercizio senza necessità di manutenzione (il servizio per l'anodo non è più necessario).

La centrale energetica multifunzionale

Per ogni sistema di riscaldamento (solare, a olio, a gas, a biomassa, ...)

Dagli impianti solari, attraverso le pompe calori, le caldaie a gas a olio oppure a biomassa fi no alle stufe di maiolica: l’accumulatore di calore Pro-Clean® si combina in maniera ottimale con diverse fonti di calore ed è possibile ampliarlo fino a diventare un centrale energetica multifunzionale. Soprattutto in combinazione con riscaldamenti a biomassa (pellet, legname, forno in maiolica, focolare) dimostra il suo talento.
La sua tecnica semplice e il suo ingombro minimo rendono possibile la sua integrazione, anche postuma, in questi sistemi di riscaldamento.
E, per quanto riguarda la durata di vita, batte in lunghezza i sistemi convenzionali. Il principio di funzionamento copiato dalla natura conosce i disturbi e le riparazioni solamente per sentito dire.

Accumulo inerziale a stratificazione Pro-Clean® - Vantaggi della centrale energetica multifunzionale
- Concetto semplice, struttura chiara, montaggio semplice e pulito
- Fornisce in qualsiasi momento acqua sanitaria igienica e sterile
- Combinabile a piacere con generatori di calore già presenti
- È ampliabile e potenziabile anche a posteriori
- La costruzione compatta consente un maggiore spazio nel locale caldaia
- Sfruttamento ottimale dell’energia solare. (mediante caricamento a stratificazione per acqua sanitaria e riscaldamento).
- Controllabilità semplice e comprensibile per tutti i casi di applicazione
- Lunga durata di vita (acciaio inox)
- Rapporto prezzo-prestazione ottimale (30 % in meno di costi d’investimento)

Esempio:

Sistemi convenzionali - Svantaggi dei sistemi di accumulazione del calore precedenti

- Scarso sfruttamento dell’impianto solare
- La tecnica complessa produce un misto di calore poco economico
- Generatori di calore lavorano in contrasto anziché in collaborazione
- Consumo di energia poco economico a causa di sistemi complicati (molte tubazioni, scambiatori di calore, sistemi di pompaggio)
- Soggetti a disturbi e a riparazioni costose
- Non offrono nessun trattamento dell’acqua igienico e senza batteri
- Necessitano di maggiore spazio nel locale caldaia
- Costosi nell’acquisto e nell’esercizio
- Formazione di calcare, necessario il servizio per l'anodo
- Svantaggi dei sistemi di accumulazione del calore precedenti

Non così:

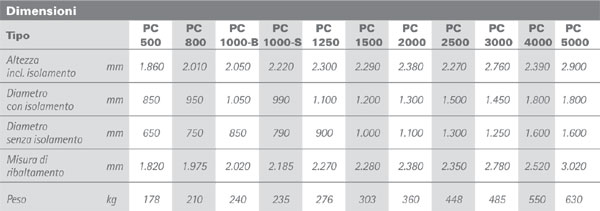

Determinazione di grandezze significative dell'accumulo a stratificazione Pro-Clean® in relazione ai collettori TiSUN

1 ... Capacità di portata (acqua calda sanitaria fi no a 38° C) con tampone d’accumulo caricato con 60° C.
2 ... Differenza di temperatura fra temperatura del tampone d’accumulo e temperatura di prelievo acqua sanitaria con accumulo caricato a metà.
3 ... Le indicazioni sono conformi ai valori di consumo di norma. Per consumi estremi, come per es. piscine, saune, ecc., vengono effettuati calcoli specifici.
4 ... Numero di appartamenti (3 persone/appartamento)

Accumulo solare per acqua dolce sanitaria per acqua di consumo e riscaldamento mediante caricamento solare.

Sistema di accumulazione semplice e mulifunzionale per acqua di consumo e riscaldamento con uno scambiatore solare per il caricamento solare e una preparazione integrata e igienica dell’acqua calda sanitaria, con procedimento di riscaldamento istantaneo con tubo ondulato in acciaio inox. Incluse le possibilità di fi ssaggio per la stazione solare ed il vaso di espansione solare sull’accumulo.
- Semplice utilizzo dell’energia solare - Per l’acqua calda sanitaria e il riscaldamento
- Riscaldamento antilegionella di acqua sanitaria - Attraverso tubi ondulati speciali in acciaio inox
- Costruzione salvaspazio
- Riscaldamento integrativo - Con tutti i sistemi di riscaldamento convenzionali

1 ... Capacità di portata (acqua calda sanitaria fi no a 38° C) con tampone d’accumulo caricato con 60° C.
2 ... Differenza di temperatura fra temperatura del tampone d’accumulo e temperatura di prelievo acqua sanitaria con accumulo caricato a metà.
