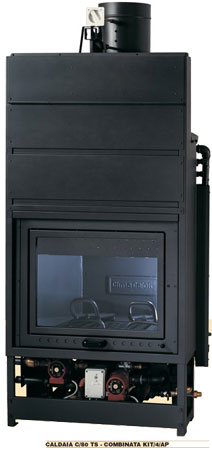

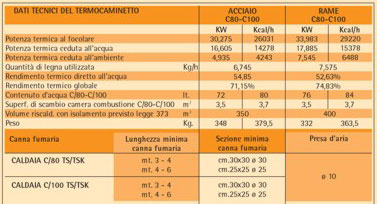

CALDAIA TS - TSK PER CAMINETTI TUBIERA IN ACCIAIO O IN RAME mod. C80/C100 - COMBINAZIONE KIT/4/AP = RISCALDAMENTO + PRODUZIONE ACQUA CALDA SANITARIA

KIT/4/AP COMBINAZIONE IDRAULICA PER CALDAIA A VASO APERTO, DA CCOPPIARE IN PARALLELO CON CALDAIA A GAS A VASO A CHIUSO ACCENSIONE 1,5 bar

COMBINAZIONE KIT/4/AP=RISCALDAMENTO + PRODUZIONE DI ACQUA CALDA SANITARIA

SISTEMA DI FUNZIONAMENTO

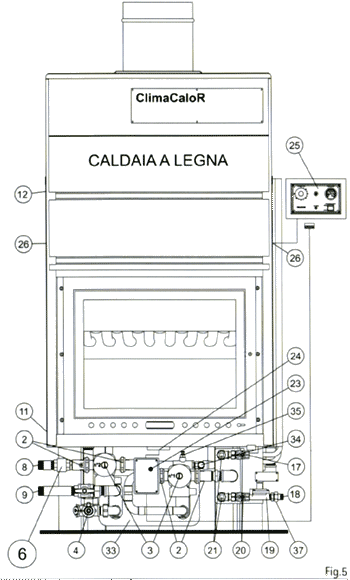

1) II termostato del quadro comando va impostato alla temperatura di 55°C. Quando la temperatura dell'acqua in caldaia supera tale valore si attiva la pompa (3 n°1 fig 5). realizzando la circolazione dell'acqua dalla caldaia caminetto a legna a vaso aperto allo scambiatore primario.
2) II termostato che si trova nella scatola per il collegamento elettrico (23 fig.5) va impostato alla temperatura di 60°C Nel momento in cui la temperatura in caldaia sale al di sopra del valore impostato, si attiva la pompa (3 n°2 fig 5) realizzando cosi' la circolazione dallo scambiatore secondano all'impianto dei termosifoni collegato in parallelo con caldaia a gas a vaso chiuso.
3) II flussostato (19 fig.5) ha la funzione di disattivare ad ogni prelievo di acqua calda sanitaria.tramite la pompa (3 n"2 fig.5). il circuito dell'impianto di riscaldamento, facendo circolare l'acqua esclusivamente dentro la caldaia. In questo modo tulle le calorie prodotte dalla caldaia, verranno assorbite dallo scambiatore per la produzione di acqua calda sanitaria.
Collegando un cronotermostato (o termostato ambiente) alla morsettiera situata nel quadro comando con il n°9 e il n"10 in serie al connettore per il collegamento del cronotermostato della caldaia a gas -metano, la stessa entrerà in funzione soltanto quando la temperatura dell'acqua all'interno dello scambiatore caldaia scenderà al di sotto dei 60°C.

NOTA

Le imprese che eseguiranno in proprio il montaggio di uno del vari kit di
combinazioni proposti, dovranno seguire le prescrizioni adottate dalla casa costruttrice. Inoltre collegando la caldaia caminetto a legna all'impianto termico tradizionale come unica fonte di calore o in parallelo con un'altra caldaia a gas. gli installatori sono tenuti a rispettare le norme di sicurezza previste per i generatori di calore a combustibili solidi, nel D M del 1/12/1975 e relativi aggiornamenti, oltre alla norma specifica UNI 10683.

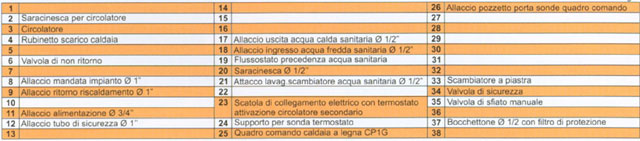

COMBINAZIONE KIT/4/AP composta da:
- collegamento impianto elettrico con cavo di alimentazione fino al quadro comando
- tubazione di collegamento idraulico degli accessori in dotazione di seguito descritti:

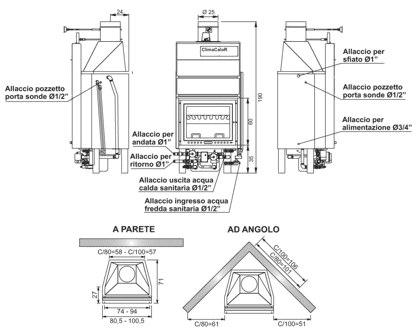

Schema di montaggio caldaia a legna da riscaldamernto a vaso aperto, con produzione di acqua calda sanitaria accoppiata a caldaia a gas stagna.
